Cách khắc phục tủ lạnh không đạt EMC theo QCVN 9:2012/BKHCN

A- Vì Sao Tủ Lạnh Cần Đạt Chuẩn EMC?

Hầu hết các loại tủ lạnh, tủ đông, tủ trưng bày và thiết bị làm lạnh đều phải tuân thủ quy định về tương thích điện từ (EMC) theo QCVN 9:2012/BKHCN. Đây là tiêu chuẩn bắt buộc nhằm đảm bảo thiết bị hoạt động ổn định, không gây nhiễu điện từ ảnh hưởng đến các thiết bị khác, đồng thời bảo vệ an toàn cho người sử dụng. Tra cứu loại tủ lạnh thuộc danh mục bắt buộc phải kiểm tra QCVN 9:2012/BKHCN.

Trong thực tế, nhiều mẫu tủ lạnh nhập khẩu gặp tình trạng không đạt chỉ tiêu EMC ngay trong lần thử nghiệm đầu tiên. Theo quy định của Bộ Khoa học và Công nghệ, khi mẫu thử không đạt, doanh nghiệp được phép khắc phục và thử nghiệm lại. Kết quả lần thử nghiệm thứ 2 sẽ quyết định hàng hóa có được chứng nhận đạt chất lượng hay không.

B- Quy Trình Thử Nghiệm EMC Theo QCVN 9:2012/BKHCN

Theo QCVN 9:2012/BKHCN, việc thử nghiệm được tiến hành theo TCVN 7492-1:2018 (tương đương CISPR 14-1:2016). Ba bài thử chính bao gồm:

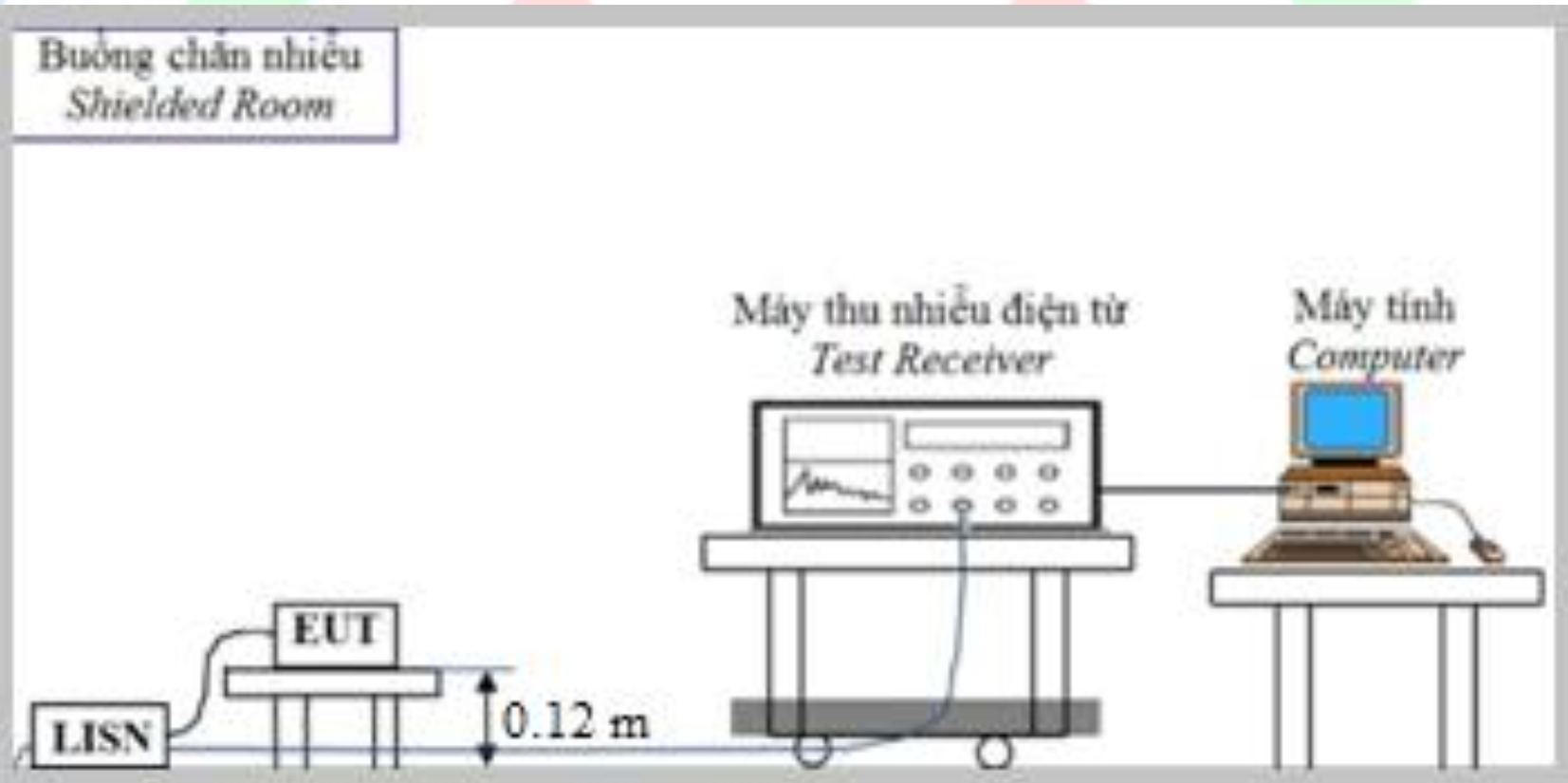

1. Nhiễu điện áp

Mẫu được lắp đặt trong buồng chắn sóng và kết nối với các thiết bị đo theo sơ đồ bên dưới.

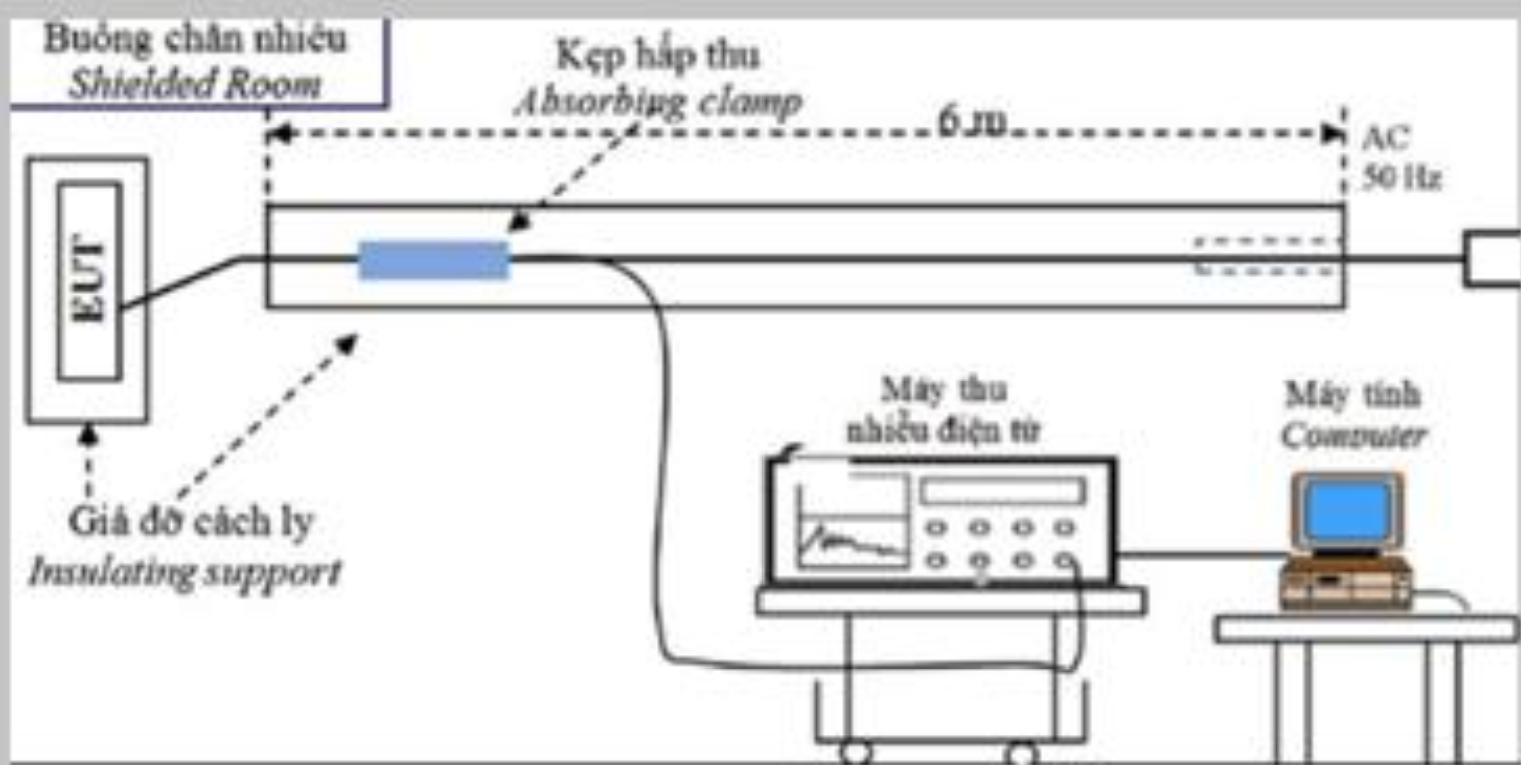

2. Nhiễu công suất

Mẫu được lắp đặt trong buồng chắn sóng và kết nối với các thiết bị đo theo sơ đồ bên dưới.

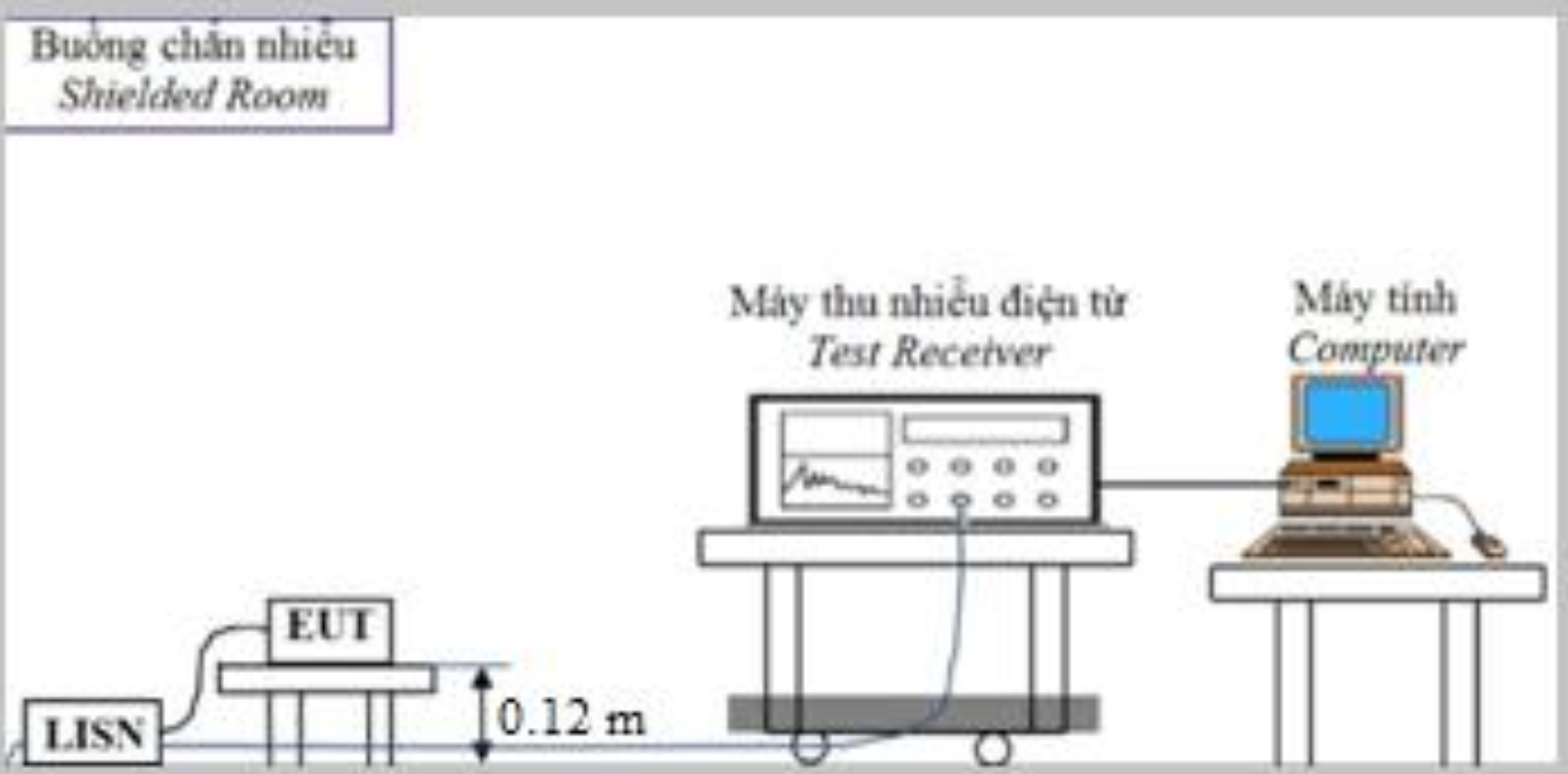

3. Nhiễu không liên tục

Mẫu được lắp đặt trong buồng chắn sóng và kết nối với các thiết bị đo theo sơ đồ bên dưới.

Trong đó, bài Nhiễu dẫn là phép thử khó đạt nhất do tủ lạnh có nhiều linh kiện điện tử gây phát xạ. Dưới đây là biểu đồ minh họa một trường hợp mẫu không đạt chỉ tiêu nhiễu dẫn:

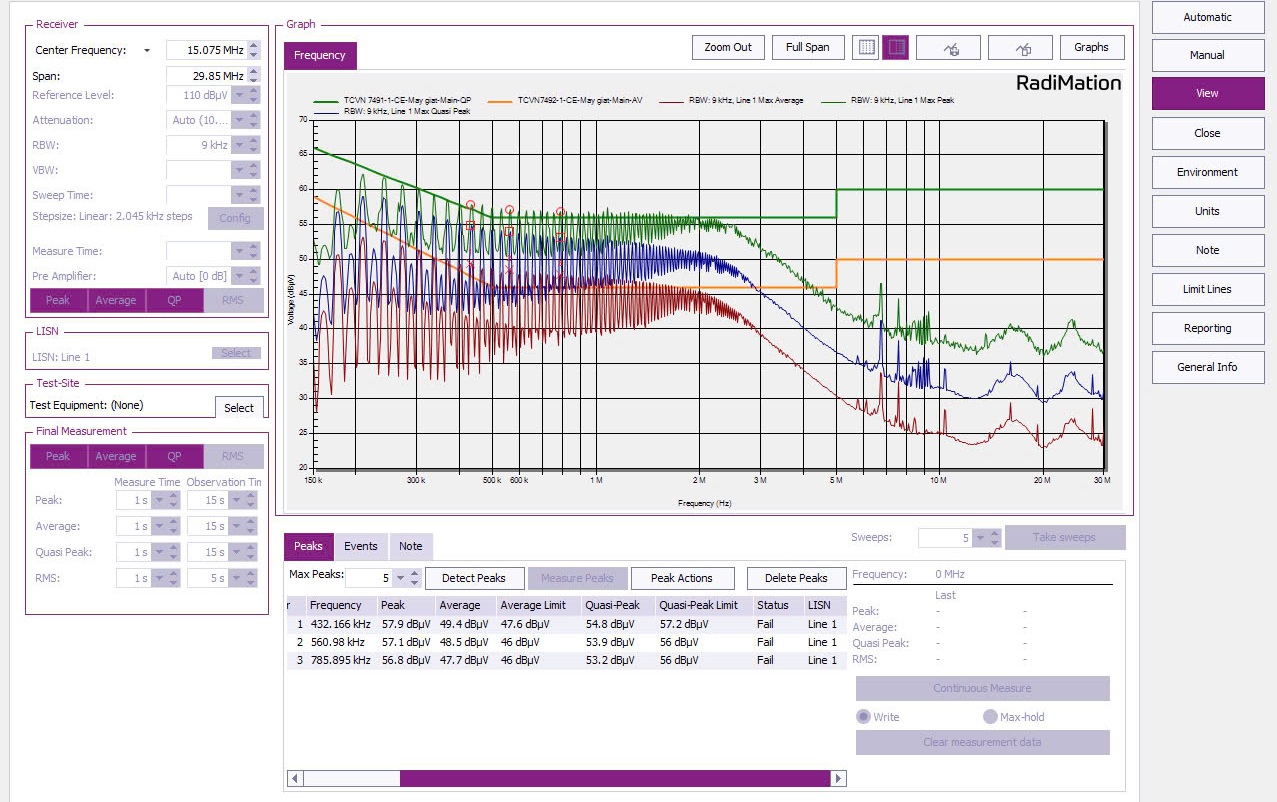

Hình 1. Biểu đồ thử nghiệm nhiễu dẫn (Conducted Emission) không đạt.

C- Nguyên Nhân Gây Nhiễu Ở Tủ Lạnh

- Động cơ máy nén hoạt động gây xung nhiễu trên đường nguồn
- Bộ điều khiển inverter tạo sóng hài điện áp
- Bộ cấp nguồn switching tạo nhiễu tần số cao
- Thiết kế dây dẫn không tối ưu khiến nhiễu lan truyền

D- Giải Pháp Khắc Phục Tủ Lạnh Không Đạt EMC

Đối với các mẫu nhập khẩu, việc trả về nhà sản xuất để thay đổi thiết kế hoặc nạp lại chương trình điều khiển gần như không khả thi. Giải pháp tiết kiệm và hiệu quả nhất là lắp thêm bộ lọc nhiễu điện từ (EMI filter).

1/ Sử Dụng EMI Filter Tiêu Chuẩn

Dưới đây là loại EMI filter phổ biến, có hiệu quả cao với phần lớn các loại tủ lạnh, tủ đông, tủ trưng bày:

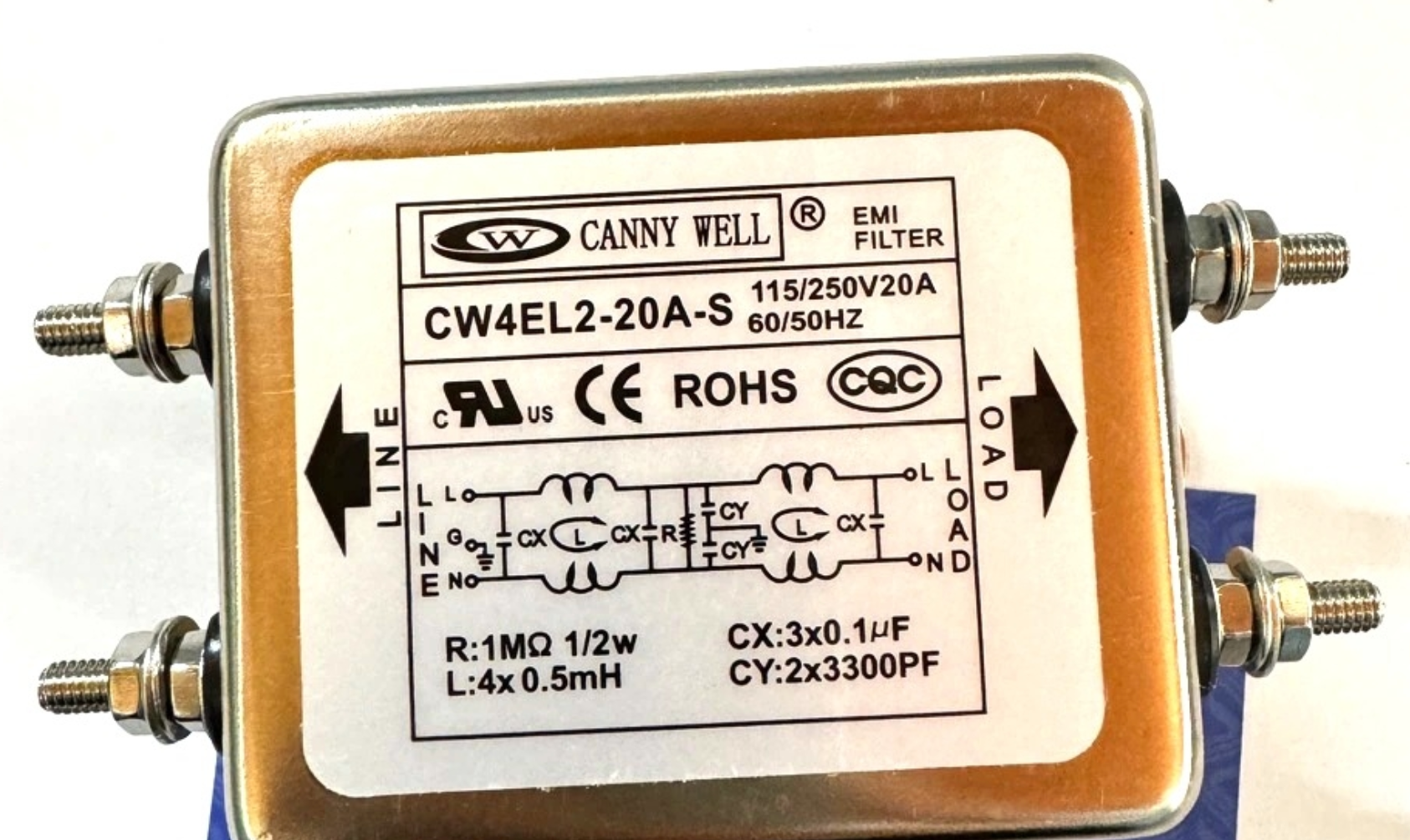

Hình 2. EMI Filter CW4EL2-20A-S – bộ lọc nhiễu điện từ phổ biến.

2/ Khi Nào Cần Lắp Nối Tiếp 2 EMI Filter?

Trong trường hợp mức độ phát nhiễu quá cao, một EMI filter đơn lẻ có thể không đủ để đưa mẫu về mức đạt chuẩn. Giải pháp là lắp nối tiếp hai bộ lọc EMI để tăng hiệu quả triệt nhiễu. Dưới đây là ví dụ thực tế:

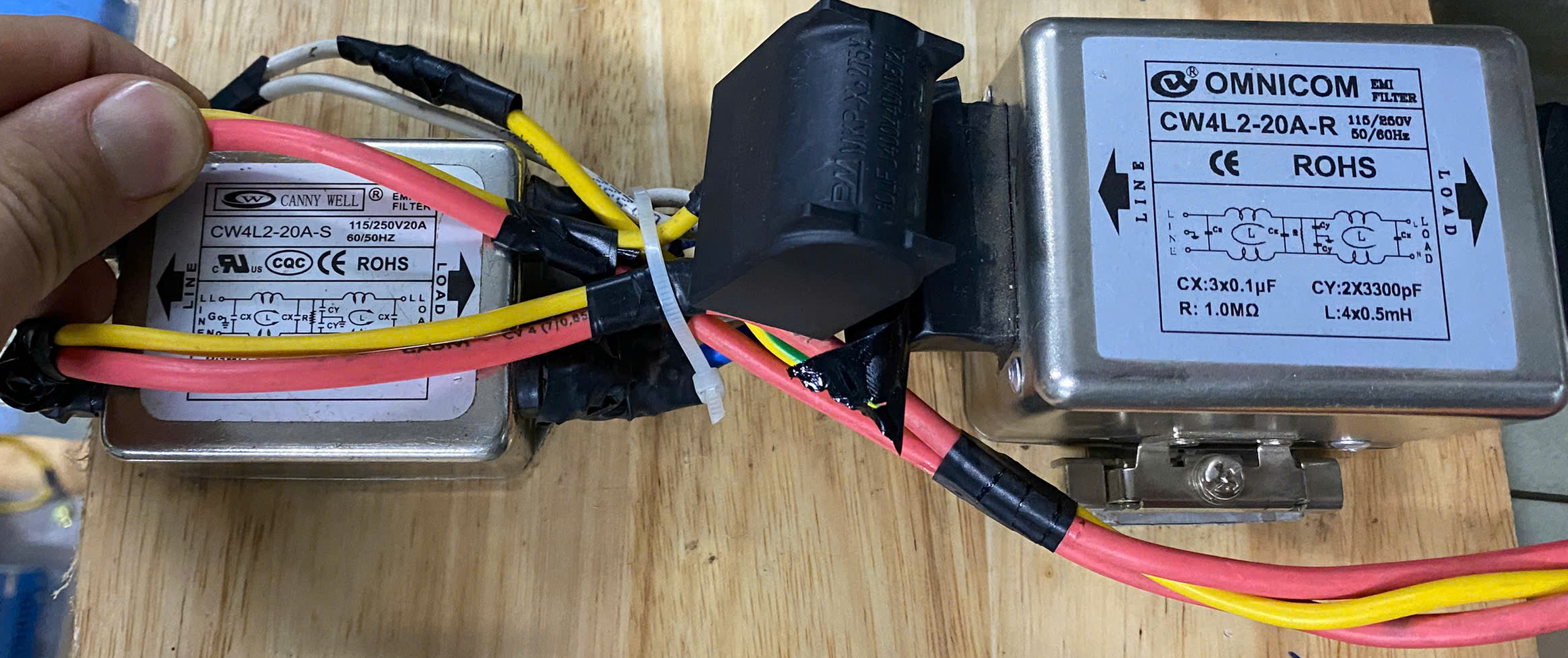

Hình 3. Lắp nối tiếp 2 EMI filter để giảm nhiễu mạnh hơn.

Giá của một bộ EMI filter dao động từ 200.000 – 400.000 đồng tùy hãng. Đây là giải pháp tiết kiệm, dễ triển khai, giúp mẫu đạt chuẩn EMC mà không cần thay đổi thiết kế gốc.

F- Kết Luận

Việc gắn EMI filter là giải pháp hiệu quả nhất giúp tủ lạnh nhập khẩu đạt chuẩn EMC theo QCVN 9:2012/BKHCN. Đây là phương án thực tế, dễ áp dụng và chi phí hợp lý cho các doanh nghiệp nhập khẩu.
